深圳沥青施工全指南 从摊铺技术到路面养护的全面解析

在深圳这座高速发展的城市中，道路网络如同城市的血脉，承载着千万人口的日常出行与经济动脉。而沥青路面，以其优异的行车舒适性、低噪音和易维护等特点，成为城市道路的主力军。对于市政工程单位、施工团队乃至关注工程质量的市民而言，了解沥青施工与摊铺的核心知识至关重要。

一、深圳沥青路面的常见结构

典型的沥青路面并非单一材料层，而是多层协同工作的复合结构。自上而下通常包括：

1. 沥青面层：直接承受车轮荷载与自然环境作用。深圳气候高温多雨，面层常采用AC-13或AC-16密级配改性沥青混凝土，部分重载路段会使用SMA（沥青玛蹄脂碎石）以提升抗车辙和抗滑性能。
2. 基层：主要承重层，多为水泥稳定碎石。它需要有足够的强度和稳定性，防止面层因基层变形而开裂。
3. 底基层与垫层：进一步扩散荷载，并隔离地下水，保障整体结构的耐久性。

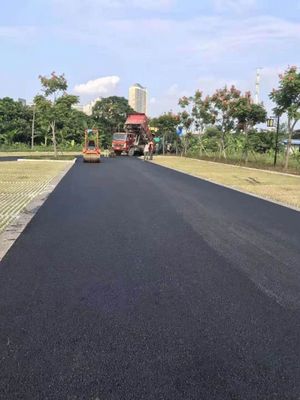

二、沥青摊铺的核心工艺流程

沥青摊铺是一项时效性极强的系统工程，任何一个环节的疏忽都可能影响最终质量。主要步骤形成以下链条：

1. 施工前准备

• 基层处理与验收：清扫基层，确保无浮尘、杂物和积水，并对基层的标高、平整度、压实度进行严格检测。
• 材料控制：沥青混合料出厂温度需控制在 145℃~165℃ 之间（改性沥青更高）。运输途中必须加盖双层保温篷布，防止温度散失和表面结壳。
• 设备检查：摊铺机、压路机、运输车需提前调试就位，确保摊铺一气呵成，减少停机等待。

2. 混合料运输与摊铺

• 卸料与衔接：运料车倒车时需由专人指挥，缓慢、准确地停靠在摊铺机前，避免撞击摊铺机。摊铺机应保持匀速、连续不间断地作业，速度通常控制在 2~6 m/min。
• 摊铺厚度与找平：松铺厚度根据压实系数（通常为1.15~1.35）确定。深圳城市道路多采用走线法控制高程与横坡，上面层摊铺则普遍采用平衡梁法（非接触式均衡梁），以提升平整度。
• 温差控制：摊铺要尽可能在高温状态下匀速完成，严禁时快时慢或中途停机。

3. 碾压成型：三大阶段决定强度

碾压是赋予路面最终物理力学性能的关键。通常分三步：

• 初压：紧跟摊铺机进行，温度在 130℃~150℃ 下，采用钢轮压路机静压1-2遍，目的是稳定混合料，初步整平。
• 复压：是达到规定压实度的核心环节。常使用胶轮压路机搓揉，配合双钢轮振动压路机高频低幅振压，需经试验段验证碾压遍数（一般4-6遍）。
• 终压：紧接复压后，用双钢轮压路机静压消除轮迹与细微不平，直至无显著轮迹。碾压终了温度通常不低于 90℃。

4. 接缝与养护

• 热接缝：是主车道的首选方式，相连车道同时摊铺，以热料跨接、跨压作业，一体化成型。
• 冷接缝：切齐、清刷、涂粘层油后，用热料叠压填补，确保平顺。
• 开放交通：待路面表面温度降至 50℃以下 方可放开交通，避免早期车辙。

三、深圳常见施工问题与对策

受海洋性气候和繁华交通影响，深圳沥青路面常面临以下挑战：

| 典型病害 | 可能原因 | 施工对策 |
| :--- | :--- | :--- |
| 水损坏/松散 | 空隙率大、排水不畅、沥青粘附性差 | 采用密级配改进配合比，添加抗剥落剂，严控碾压 |
| 车辙/泛油 | 高温重载、油石比偏高、压实不足 | 采用改性沥青或SMA结构，配备大吨位胶轮压路机复压搓揉 |
| 疲劳裂缝 | 基层强度不足，路面厚度偏低 | 加强基层验收，增加结构层厚度或应用高模量沥青混合料 |
| 纵横向裂缝 | 冷接缝处理不好、路基沉降 | 严格处理冷接缝，重要路口与管沟衔接处加铺土工布或玻璃格栅 |

四、深圳环保沥青与未来展望

深圳在道路建设中大力推广温拌沥青技术。该技术与传统热拌相比，可降低施工温度 20℃~30℃ ，显著减少烟雾和二氧化碳排放，改善工人作业环境，同时保持优良的路用性能。

沥青路面再生技术——如厂拌热再生（RAP）——也在广泛使用，大量利用废旧路面材料，是实现“绿色交通建设”的重要方向。

，沥青施工远不止“铺油碾压”那么简单，每一次平整路段背后，都凝聚了对材料科学、温度管理、机械协同与工艺细节的深刻理解。希望通过本文，能使广大工程从业者和市民群众对脚下的“沥青滩铺”知识有进一步了解。
